НАЗНАЧЕНИЕ:
|
SINUMERIK 808D Advanced Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды |
|
ПРИВОДНАЯ СИСТЕМА SINAMICS Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SINAMICS с их идеальными динамикой и точностью. Двигатели шпинделей SINAMICS предлагают великолепное решение. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. |
|
МОНОЛИТНАЯ ЛИТАЯ МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
|
НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода. |
|
РЕВОЛЬВЕРНАЯ 6-ТИ ПОЗИЦИОННАЯ ГОЛОВКА Максимальное количество устанавливаемых инструментов головки составляет - 6 шт., что делает ее более функциональной в сравнении с 4-х позиционной системой. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 16 х 16 мм. |
|
ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ Станок оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки. |
|
КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче. |
|
ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА Станок оснащен высокоскоростным надежным двигателем. Вращение на шпиндель передается через ремень. Мощность электродвигателя главного привода – 5,5 кВт. |
|
ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы. |
|
3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 320 мм с ручным зажимом заготовки. Также на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом. |
|
ЗАДНЯЯ БАБКА В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки. |
|
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка. |
| Модель |

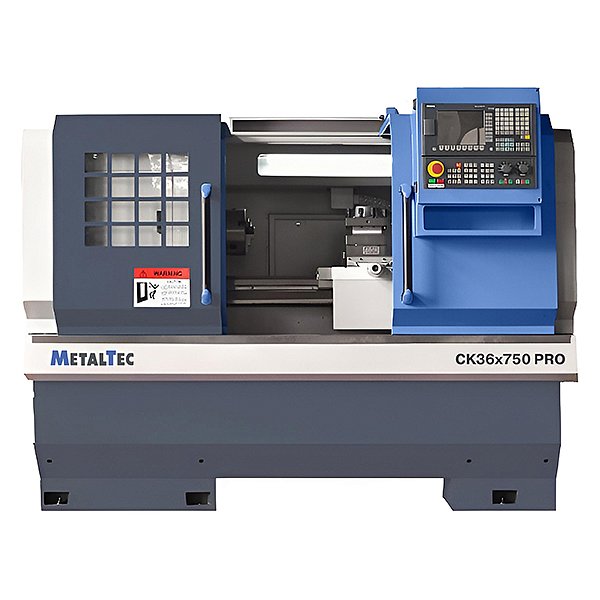

CK 36x750 PRO |
| Габариты обрабатываемых деталей: | |
| Макс. диаметр обработки над станиной | 360 мм |
| Макс. диаметр обработки над суппортом | 155 мм |
| Расстояние между центрами | 750 мм |
| Станина и направляющие: | |
| Тип станины |
Монолитная станина из чугуна |
| Твердость направляющих станины |
HRC 50 |
| Ширина станины | 260 мм |
| Направляющие по оси Z |
Скольжения |
| Направляющие по оси Х |
Скольжения |
| Система управления и сервоприводы: | |
| Стойка управления |
Siemens 808D Advanced |
| Серводвигатели |
Siemens |
| Шпиндель: | |
| Диаметр отверстия в шпинделе | 60 мм |
| Торец шпинделя |
А2-6 |
| Конус шпинделя |
MT6 |
| Патрон | 200 мм |
| Скорость вращения | 150-2500 об/мин |
| Перемещение и скорость подачи: | |
| Ход по оси Х | 350 мм |
| Ход по оси Z | 750 мм |
| Х,Z ускоренная подача | 6/8 м/мин |
| Инструмент: | |
| Тип установки инструмента |
6-ти позиционная револьверная головка |
| Количество устанавливаемого инструмента | 6 шт |
| Размер инструмента |
16 x 16 мм |
| Задняя бабка | Ручная |
| Максимальное перемещение | 110 мм |
| Конус |
МТ4 |
| Двигатель: | |
| Мощность шпинделя | 5,5 кВт |
| Мощность системы охлаждения | 120 Вт |
| Габаритные размеры: | |
| Длина | 2060 мм |
| Ширина | 1200 мм |
| Высота | 1600 мм |
| Вес | 1450 кг |
| Габаритные размеры в упаковке: | |
| Длина | 2250 мм |
| Ширина | 1460 мм |
| Высота | 2000 мм |
| Вес | 1650 кг |
