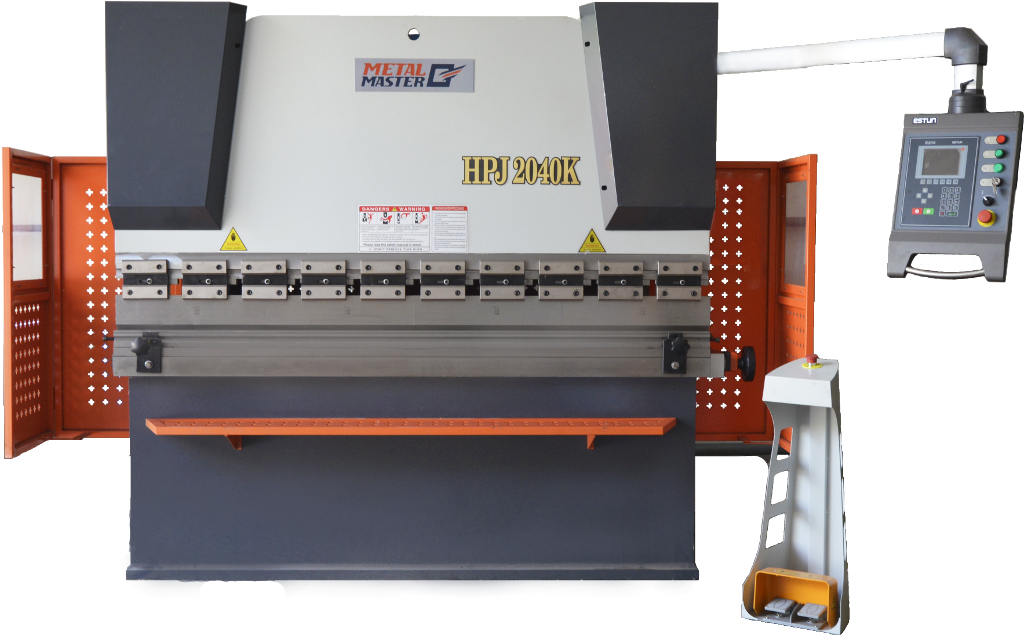

Листогибочные прессы серии HPJ имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.
Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений.
Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.
Станок оснащен двухосевым ЧПУ Estun E21. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X так же осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора с обратной связью и высокоточной ШВП с направляющими. Непосредственно правление приводами по осям производится частотным преобразователем.
Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.
Большой выбор размеров и функций позволяет выполнить практически любые требования производства.
Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью.
Конструкция пресса сварена из стальных плит, прошедших термическую обработку для снятия напряжения.
Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.
На фронтальной части расположены кронштейны поддержки листа с регулируемым перекидным упором, облегчающие точное расположение листа на матрице.
Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.
Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
|
Панель управления Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ Estun E21 (память на 40 программ по 25 гибов в каждой программе), на котором отображаются заданные и текущие положения рабочих органов по осям. С панели управления можно задать как координату «Y» (погружения ножа в матрицу), так и координату «Х» (перемещать ограничители подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/ непрерывный/ автоматический) и таймер установки времени задержки в нижней точке. |
|
Штанга положений подвижной траверсы При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона. |
|
Защита задней стенки Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора. |
|
Концевой выключатель безопасности Отключает питание станка в случае открытия задней стенки. |
|
Синхронизация работы цилиндров через торсионный вал. |
|
T-образный паз на рабочем столе Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа. |
|
Электро-шкаф Служит для размещения электрооборудования станка. В станках серии HPJ-K используется электрооборудование компаний Siemens и Schneider Electric. |
|
Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица |
|
Гидравлическая система Bosch-Rexroth (Германия) |
|
Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины. (Дополнительная опция) |
|
Быстросъемный инструмент в разы ускоряет процесс смены инструмента. (Дополнительная опция) |
|
Задний упор с линейными направляющими. Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев. (Дополнительная опция) |
| Модель | HPJ 2563 |
|---|---|
| Усилие, тонн | 63 |
| Длина рабочего стола, мм | 2500 |
| Расстояние между колоннами, мм | 2015 |
| Глубина зева, мм | 250 |
| Ход пуансона | 100 |
| Скорость рабочая/ обратного хода, мм/с | 10\80 |
| Мощность двигателя, кВт | 5,5 |
| Габариты, ДхШхВ, мм | 2604x1725x2355 |
| Вес, кг | 4800 |
