Назначение:

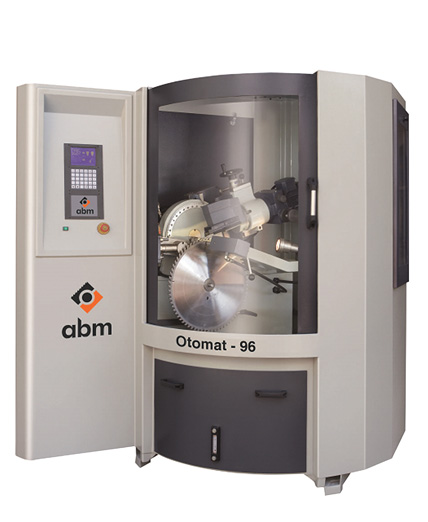

Автоматический станок с ЧПУ предназначен для заточки дисковых пил с напайками, применяемых в деревообработке, металлообработке и обработке полимерных материалов и пластиков.
Область применения:
Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются дисковые пилы диаметром от 100 до 750 мм (от 100 до 2000 мм – опция) с прямой, скошенной, трапециевидной или комбинированной формой зубьев. Также станок рекомендуется для сервисных центров по заточке дереворежущего инструмента
Станок позволяет проводить заточку следующих типов:
Гидравлический привод
Контроль микропроцессором
Заточка любых профилей зубьев в одном цикле
Ручной зажимной рычаг с гидравлическим приводом
Заточка любой формы зубьев по передней и задней граням
Панель управления с TFT(жидкокристаллическим) экраном
Закрытая кабина для безопасности оператора
Простая в управлении система контроля
Виброустойчивая конструкция станка
Настройка скорости заточки и толкания
Соответствие стандартам CE
Гидравлическая система:
|
Производительность гидравлического насоса |
3,2 л/ мин |
|
Рабочее давление |
20 Бар |
|
Емкость бака |
18 л |
|
Масло |
Tellus 37 |
|
Количество используемых клапанов |
5 |
Двигатели в станке:
Двигатель заточного круга (ось Y) – [0,75 кВт 2800 об/мин]
Двигатель регулировки переднего и заднего угла(ось B) – [0,18 кВт 1400 об/мин]
Двигатель гидравлической системы – [0,75 кВт 1400 об/мин]
Двигатель системы охлаждения – [0,09 кВт 2800 об/мин ]
Заточные круги:
Заточной круг для задней грани
|
Заточной круг для передней грани
|
|
D |
Ø100мм |
D |
Ø100мм |
|
Н Tип |
Ø25 мм 4AА9 |
Н Tип |
Ø25 мм 12V2 |
|
Станок осуществляет заточку: |
Передняя грань |
Задняя грань |
|
|
Tрапециевидный-прямой зуб |
3 |
1 |
|
Прямой зуб |
1 |
1 |
|
Правый зуб(полностью правый) |
1 |
1 |
 |
Левый зуб (полностью левый) |
1 |
1 |
 |
Правый-левый (ATB) |
1 |
1 |
 |
Треугольный зуб |
1 |
1 |
 |
Трапециевидный зуб(полностью трапециевидный) |
2 |
1 |
 |
Прямой-треугольный зуб |
2 |
1 |
 |
5T – Прямой-Правый-Левый-Правый-Левый |
2 |
1 |
|
Наружный диаметр дисковых пил |
Ø80-800 мм |
|
Диаметр посадочных отверстий дисковых пил |
мин. 16мм |
|
Tолщина дисковых пил |
Мaкс. 6мм |
|
Шаг зубьев |
макс. 150мм |
|
Скорость заточки |
0-25 зуб/мин. |
|
Угол заострения |
(-10°) - (+30°) |
|
Угол поворота головки |
±45° |
|
Наружный диаметр заточного круга |
Ø100 мм |
|
Диаметр посадочного отверстия заточного круга |
Ø25 мм |
|
Двигатель заточного круга |
1,5 кВт |
|
Производительность двигателя системы охлаждения |
55 л/мин |
|
Емкость бака системы охлаждения |
~70 л |
|
Количество двигателей |
4 |
|
Суммарная мощность |
3 кВт |
|
Напряжение питающей сети |
380V, 3Ph, 60Hz |
|
Вес нетто/брутто |
750/775 кг |
|
Размеры |
130*150*210 см |
