Долбежные станки занимают отдельную нишу в металлообрабатывающем производстве - они предназначены для формирования пазов, шпоночных канавок, шлицев, зубьев зубчатых колес и фасонных профилей на внутренних и наружных поверхностях заготовок. Принцип работы долбежного станка основан на возвратно-поступательном движении режущего инструмента - долбяка - вдоль вертикальной оси с одновременной периодической подачей заготовки. Это позволяет обрабатывать поверхности, недоступные для фрезерного или токарного инструмента, особенно в закрытых контурах и глухих отверстиях.
Долбежная обработка востребована при изготовлении зубчатых передач с прямым зубом, шлицевых валов, деталей муфт и корпусных элементов с внутренними профилями. Точность обработки на современных станках достигает 6-7 квалитета, шероховатость поверхности - Ra 1,6-3,2 мкм при чистовом проходе.
Конструктивная база долбежного станка включает несколько функциональных блоков, каждый из которых выполняет строго определенную задачу. Понимание устройства оборудования необходимо как для грамотной эксплуатации, так и для правильного выбора модели под конкретные производственные задачи.
Станина - литая чугунная основа - воспринимает все силовые нагрузки при резании и обеспечивает геометрическую стабильность узлов. На вертикальных направляющих станины перемещается ползун с закрепленным резцедержателем. Жесткость станины напрямую влияет на точность обработки: у станков класса точности "Н" допустимое отклонение от прямолинейности направляющих составляет не более 0,02 мм на длине 1000 мм.
Ползун - исполнительный орган, несущий резцедержатель, - совершает возвратно-поступательное движение по вертикальным направляющим станины. Привод ползуна реализуется через кривошипно-шатунный механизм (в механических станках) или гидроцилиндр (в гидравлических). Кривошипный механизм преобразует вращение электродвигателя в прямолинейное движение: рабочий ход выполняется медленнее холостого, что снижает тепловыделение и износ инструмента. Соотношение скоростей рабочего и холостого ходов у большинства моделей составляет 1:1,5-1:2.
Рабочий стол долбежного станка обеспечивает три вида перемещения заготовки: продольное, поперечное и круговое. Продольное и поперечное перемещения осуществляются по горизонтальным направляющим суппорта, круговое - за счет поворотной планшайбы. Т-образные пазы на поверхности стола позволяют закреплять заготовки стандартными прихватами и болтами. Диаметр поворотной планшайбы у распространенных моделей составляет от 320 до 630 мм.
Резцедержатель крепится к нижнему торцу ползуна и обеспечивает точную установку долбяка по вылету и углу наклона. На холостом ходу резцедержатель автоматически отклоняется от обработанной поверхности на 0,3-1,0 мм, предотвращая царапание детали при обратном движении. Этот механизм называется отводом резцедержателя и реализуется пружинным или кулачковым способом.
Работа долбежного станка строится на циклическом повторении строго определенной последовательности действий. Каждый цикл включает несколько взаимосвязанных этапов, от точности выполнения которых зависит конечный результат обработки.
При обработке партии одинаковых деталей применяют метод пакетирования: несколько заготовок укладывают стопкой и обрабатывают одновременно. Шаблоном при настройке служит эталонная деталь с проверенными размерами. Этот метод сокращает вспомогательное время и повышает производительность в 2-4 раза по сравнению с поштучной обработкой.
Долбежные резцы по конструкции схожи с токарными, однако имеют специфическую геометрию, рассчитанную на вертикальный рабочий ход и периодическое ударное нагружение. Корпуса резцов изготавливают из инструментальных сталей марок 45, 40Х или 9ХС, режущие части оснащают напаянными пластинами из быстрорежущей стали Р6М5 или твердых сплавов групп ВК и ТК.
Передний угол резца выбирают в диапазоне 5-15 градусов в зависимости от обрабатываемого материала: для стали - 10-12 градусов, для чугуна - 5-8 градусов, для цветных сплавов - 12-15 градусов. Задний угол обычно составляет 6-10 градусов. Правильная заточка режущей кромки обеспечивает стойкость резца в пределах 60-120 минут машинного времени при работе по стали средней твердости.
Три основных параметра определяют режим долбежной обработки: скорость резания, подача и глубина резания. Скорость резания при долблении стали твердосплавным инструментом составляет 20-60 м/мин, быстрорежущим - 10-25 м/мин. Превышение оптимальной скорости ведет к перегреву режущей кромки и ускоренному износу инструмента, занижение - к снижению производительности без выигрыша в стойкости.
Подача на двойной ход при черновом долблении стали назначается в диапазоне 0,2-0,5 мм, при чистовом - 0,05-0,15 мм. Глубина резания за один проход при черновой обработке достигает 6 мм, при чистовой ограничивается 0,3-0,5 мм. Для повышения производительности при черновых операциях применяют многостружечные резцы, снимающие за один ход увеличенный объем металла.
Классификация долбежных станков охватывает несколько групп, различающихся по ориентации инструмента, степени универсальности и типу привода. Выбор конкретного вида определяется характером обрабатываемых деталей и требованиями к точности.

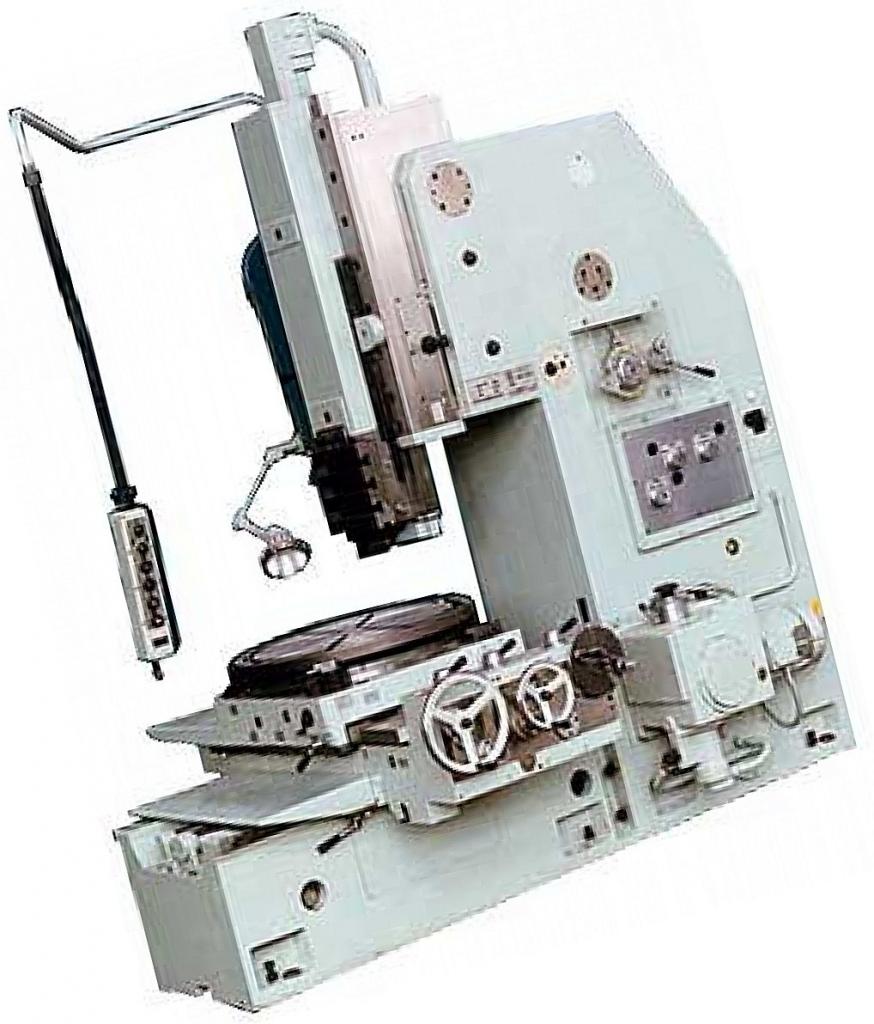

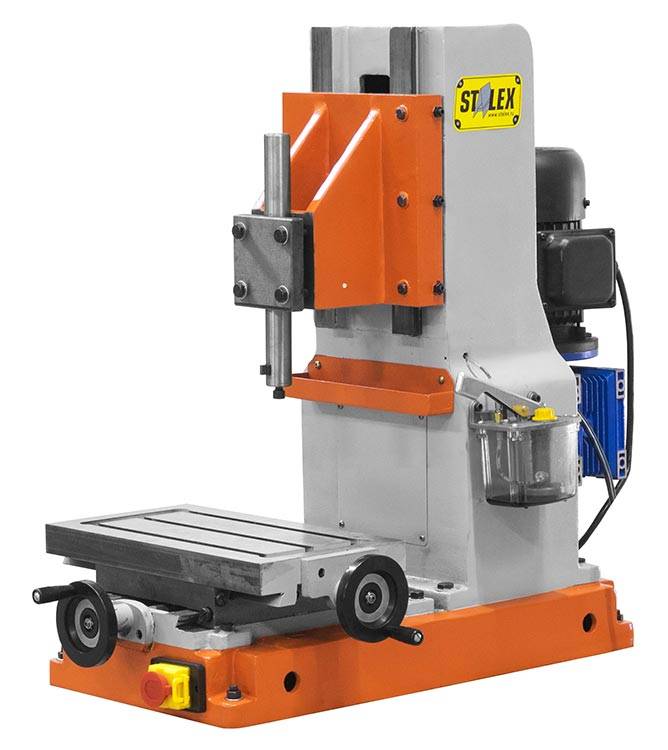

Вертикальные долбежные станки - наиболее распространенный тип в машиностроении. Ползун с резцом перемещается строго по вертикали, что обеспечивает удобный визуальный контроль за процессом обработки и упрощает установку заготовки. Станки этого типа применяют для долбления внутренних шпоночных пазов, шлицевых отверстий, зубчатых профилей и наружных фасонных поверхностей. Длина хода ползуна у серийных моделей составляет от 100 до 500 мм, диаметр стола - от 320 до 1000 мм.
В горизонтальных долбежных станках ползун движется в горизонтальной плоскости. Такая компоновка удобна при обработке длинных деталей - валов, реек, направляющих, - когда вертикальная ориентация инструмента затруднена из-за габаритов заготовки. Горизонтальные станки обеспечивают высокую производительность при обработке плоских поверхностей и торцевых пазов.
Зубодолбежные станки выделены в отдельную группу - они предназначены исключительно для нарезания зубьев цилиндрических и конических зубчатых колес методом огибания. Инструментом служит долбяк в форме зубчатого колеса с режущими кромками. Станки обеспечивают нарезание зубьев модулем от 0,5 до 12 мм, точность - 5-7 степень по ГОСТ 1643.
Универсальные долбежные станки сочетают возможности нескольких типов оборудования: ползун может устанавливаться под различными углами к горизонтали (от 0 до 90 градусов), стол имеет расширенный диапазон перемещений. Это делает их оптимальным решением для инструментальных цехов, опытных производств и ремонтных мастерских, где номенклатура деталей широка, а объемы партий невелики.
Специализированные станки проектируются под конкретные технологические операции: долбление шпоночных пазов, обработку корпусов насосов, нарезание профилей в деталях турбин. Они уступают универсальным по гибкости, однако обеспечивают более высокую производительность и стабильность результата в условиях крупносерийного и массового производства.
Технические характеристики долбежных станков определяют их технологические возможности и область применения. При выборе оборудования необходимо анализировать совокупность параметров, а не отдельные показатели.
Длина хода ползуна - главный параметр, определяющий максимальную глубину долбления. У легких настольных станков она составляет 100-200 мм, у средних - 200-320 мм, у тяжелых промышленных моделей достигает 500 мм и более. Для долбления шпоночных пазов в стандартных деталях машиностроения достаточно хода 200-250 мм.
Размер рабочей поверхности стола определяет предельные габариты обрабатываемой заготовки. Для станка 7А420 диаметр поворотного стола составляет 400 мм, для 7А450 - 500 мм, для 7А710 - 710 мм. Грузоподъемность стола варьируется от 250 кг у компактных моделей до 1600 кг у тяжелых станков. Превышение допустимой нагрузки на стол нарушает точность позиционирования и ускоряет износ направляющих.
Скорость ползуна измеряется числом двойных ходов в минуту (дв. х/мин) или в метрах в минуту. Диапазон регулирования у серийных вертикальных станков составляет 5-95 дв. х/мин. Число двойных ходов в минуту вместе с длиной хода определяет фактическую скорость резания. Например, при длине хода 200 мм и 60 дв. х/мин средняя скорость резания составляет около 24 м/мин - оптимальный показатель для обработки конструкционной стали быстрорежущим инструментом.
Максимальное усилие резания измеряется в килоньютонах и характеризует силовые возможности станка. У станка 7А420 этот показатель составляет 20 кН, у 7А450 - 25 кН, у тяжелых моделей достигает 50-80 кН. Недостаточное усилие резания при черновой обработке твердых материалов приводит к вибрациям, снижению точности и ускоренному износу механизмов привода.
Мощность главного электродвигателя у компактных моделей составляет 1,5-3 кВт, у средних станков - 4-7,5 кВт, у тяжелых - 11-22 кВт. Гидравлический привод, применяемый в ряде моделей, обеспечивает более плавное регулирование скорости ползуна и позволяет реализовывать большее усилие при меньшей установленной мощности.
Точность позиционирования стола по осям X и Y у станков нормального класса точности составляет ±0,05 мм, у прецизионных - ±0,01-0,02 мм. Повторяемость - способность возвращаться в заданную точку с минимальным отклонением - у механических станков с ЧПУ достигает 0,01 мм. Эти параметры критичны при долблении пазов с посадкой H7 и выше.
По типу управления долбежные станки делятся на три категории. Станки с ручным управлением требуют постоянного участия оператора для регулировки подачи и смены режимов - они применяются в единичном производстве и ремонтных цехах. Полуавтоматические модели автоматизируют цикл обработки в пределах одной операции, но требуют ручной переустановки заготовки. Станки с ЧПУ обеспечивают полную автоматизацию: программа задает глубину прохода, скорость, подачу и количество циклов, а система контролирует их выполнение с точностью до 0,001 мм.

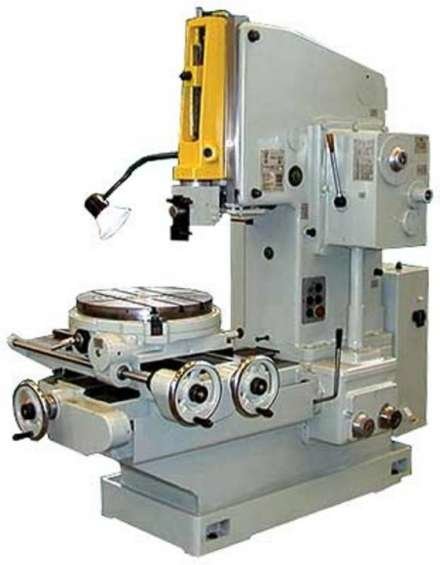

Наиболее известные серийные модели долбежных станков отечественного производства - 7А420, 7А450 и 7А710 - охватывают широкий диапазон производственных задач. Станок 7А420 с ходом ползуна до 200 мм и диаметром стола 400 мм предназначен для обработки деталей средних размеров; мощность привода составляет 3 кВт, число двойных ходов - 10-100 в минуту. Модель 7А450 рассчитана на более крупные заготовки: ход ползуна до 320 мм, диаметр стола 500 мм, мощность 5,5 кВт. Станок 7А710 относится к тяжелому классу: ход ползуна до 500 мм, диаметр стола 710 мм, мощность привода 10 кВт, максимальная масса заготовки 1000 кг.
Среди зарубежных производителей долбежного оборудования выделяются компании Mitsubishi Heavy Industries (серия ST), Lorenz (Германия) и Wahli (Швейцария). Их станки отличаются более высокой точностью базирования (до ±0,005 мм), расширенным диапазоном регулирования скоростей и развитыми системами ЧПУ с поддержкой форматов CAD/CAM.
Внедрение числового программного управления кардинально изменило возможности долбежного оборудования. Станки с ЧПУ обрабатывают сложные профили за одну установку, автоматически меняя режимы резания при переходе от чернового к чистовому проходу. Интеграция с системами CAD/CAM позволяет напрямую передавать управляющую программу из конструкторской документации, сокращая время подготовки производства на 40-60%.
Гидравлический привод ползуна, применяемый в современных моделях, обеспечивает бесступенчатое регулирование скорости в диапазоне 1:20 и более, что недостижимо для механических кривошипных систем. Автоматическая система подачи охлаждающей жидкости под давлением 2-5 бар снижает температуру в зоне резания на 150-200 градусов, увеличивая стойкость инструмента в 1,5-2 раза. Модули удаленного мониторинга фиксируют вибрации, температуру подшипников и потребляемый ток привода, позволяя прогнозировать отказы оборудования до их наступления.
Долбежные станки относятся к оборудованию повышенной опасности из-за открытого возвратно-поступательного движения ползуна и образования металлической стружки. Соблюдение требований безопасности обязательно для каждого оператора.
Регулярное техническое обслуживание напрямую влияет на точность обработки, ресурс оборудования и безопасность работы. Пренебрежение плановым обслуживанием приводит к ускоренному износу направляющих, потере точности позиционирования и внеплановым простоям.
Долбежные станки - специализированное металлообрабатывающее оборудование с возвратно-поступательным движением инструмента, обеспечивающее формирование пазов, шлицев, зубьев и фасонных профилей с точностью 6-7 квалитета. Выбор конкретной модели определяется длиной хода ползуна, размерами рабочего стола, требуемым усилием резания и типом системы управления. Вертикальные станки универсальны для большинства задач машиностроения; горизонтальные и специализированные модели применяются при обработке крупных или нестандартных деталей. Внедрение ЧПУ, гидравлического привода и систем мониторинга расширяет технологические возможности оборудования и снижает зависимость качества обработки от квалификации оператора. Соблюдение регламентов обслуживания и требований безопасности обеспечивает стабильную точность и расчетный ресурс станка.
