Состав цеха по производству прямоугольных воздуховодов:

В состав комплекта цеха для производства прямоугольных воздуховодов входят электромеханические станки следующих моделей:

Наименование станкаДлина прямого участка 1250 ммДлина прямого участка 2000 мм
Гильотины электромеханическиеSBJBDurma MS

Станки для накатки ребер жесткости

G-1.2×1250G-1.0×2500
Фальцепрокатные станкиSBD4CSBD4C
Листогибы сегментныеMTB  2S 1220MTB S 2012
Вальцы электромеханические трехвалковыеESR 1,5x1300IR 2050x75
Инструмент для закрепления фланцев (шинорейка)TF-350 TF-350
Фальцеосадочная машинкаF-300/301F-300/301
Электроножницы ручныеC-160C-160
Установка контактной точечной сваркиTecna 4640ETecna 4640E

1. Производство прямых участков воздуховодов (вентиляции) с угловым фальцем:

1.1. Прямолинейная резка металла
1.2. Изготовление замка (угловой фальц «Питтсбургский»)
1.3. Гибка заготовки с прокатанным замком под углом 90 град.
1.4. Осадка фальца на собранном воздуховоде
1.5. Запрессовка (крепление) шинореечного профиля для соединения элементов воздуховода


1.1. Прямолинейная резка.
Для прямолинейного реза металла можно применять ручные, электромеханические или гидравлические гильотины.

ручная гильотинаэлектромеханическая гильотина


1.2. Изготовление замка (угловой фальц «Питтсбургский»)

Для изготовления углового фальца и его ответной части требуется фальцепрокатный станок. Мы предлагаем несколько моделей фальцепрокатных станков.

фальцепрокатный станок SBD4Cфальцепрокатный станок ACL





Видео изготовления различных видов фальца
на фальцепрокатном станке SBD4C


1.3. Гибка заготовки с прокатанным замком под углом 90 град.
Гибку заготовок под 90 градусов производят с помощью ручных или приводных листогибов.



ручной листогибэлектромеханический листогиб

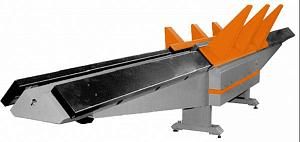

Производство воздуховодов можно значительно ускорить, применяя на данном этапе автоматические линии для гибки коробов:







1.4. Осадка фальца на собранном воздуховоде
Осадку углового фальца можно производить с помощью специальных фальцеосадочных станков для углового фальца или фальцеосадочных машин Trumpf. Воторой вариант конечно намного экономичней, так как фальцеосадочный станок стоит от 10 до 20 тысяч евро в зависимости от производителя, а ручная фальцеосадочная машина Trumpf стоит менее 2000 евро.

фальцеосадочный станок для углового фальца

фальцеосадочная машинка Trumpf для углового фальца


1.5. Запрессовка (крепление) шинореечного профиля для соединения элементов воздуховода

Крепление шинорейки на воздуховоде можно производить двумя способами: с помощью пуклевочного станка или ручного пресса Trumpf:


пуклевочный инструмент
ручной пресс Trumpf



2. Производство фасонных (соединительных) участков воздуховодов:
2.1. Прямолинейная резка металла
2.2. Резка металла по кривой
2.3. Круговая гибка металла
2.4. Изготовление замка (угловой «Питтсбургский фальц»)
2.5. Осадка фальца
2.6. Крепление отводов (тройников)
2.7. Запрессовка (крепление) шинореечного профиля для соединения элементов воздуховода



2.1. Прямолинейная резка металла
Нарезка прямоугольных заготовок для изготовления соединительных осуществляется с помощью гильотины, описанной в п. 1.1.
2.2. Резка металла по кривой
Криволинейную резку металла можно осуществлять с помощью шлицевых электрических ножниц (вибронождниц) TRUMPF

виброножницы Trumpfвид реза

При больших объемах производства для фигурной резки металла применяют станки плазменной резки.

станок плазменной резки

2.3. Круговая гибка металла



При производстве соединительных элементов воздуховодов требуется вальцовочный станок. Можно применять как ручные вальцы, так и электромеханические — в зависимости от объемов производства и бюджета.



ручные вальцы
электромеханические вальцы




2.4. Изготовление замка (угловой «Питтсбургский фальц»)
Изготовление замка производится с помощью фальцепрокатного станка, описанного в п. 1.2.
В случае, если фальцепрокатный станок не оборудован устройством для отбортовки на скругленных участках или планируются большие объемы производства, требуется отбортовочный станок:

Отбортовочный станок


2.5. Осадка фальца
Осадка фальца производится с помощью специальных фальцеосадочных станков для углового фальца или фальцеосадочных машин Trumpf (п. 1.4.)

2.6. Крепление отводов (тройников)
Крепление отводов можно производить с помощью пуклевочных станков (ручных или приводных) или станков контактной сварки.



крепление отводов
пуклевочный станок
станок контактной сварки




2.7. Запрессовка (крепление) шинореечного профиля для соединения элементов воздуховода
Производится с помощью пуклевочного станка или ручного пресса Trumpf, как описано в п. 1.5.

Для придания дополнительной прочности воздуховодам применяются станки для проката ребер жесткости:

Также при производстве воздуховодов, особенно при больших объемах, может понадобится оборудование для продольно-поперечного раскроя рулонного металла. Для этих целей можно приобрести разматыватель и станок продольно-поперечной резки или линию по раскрою металла.
