Электромеханические станки для производства круглых воздуховодов

Наименование станкаДлина прямого участка 1250 ммДлина прямого участка 2000 мм
Гильотины ручныеMTG-1315NG 2010
Фальцепрокатные станкиSBD4CSBD4C
Вальцы электромеханические трехвалковыеESR 1,5x1300IR 2050x75
Фальцеосадочный станокФПМ-1300ФПМ-1300
Станок для сборки сегментных отводовSBWT-1000SBWT-1000
Электромеханические зиговочные машиныETZ-12ETZ-12
Электрические ножницы ручныеC-160C-160
Аппараты контактной точечной сваркиTecna 4640ETecna 4640E







Подробнее о производстве

а) Спирально-навивные воздуховоды и линия для их производства:



спирально-навивной воздуховод






Линия для производства спирально-навивных воздуховодов SBTF-1500



Видео работы линии для производства
спирально-навивных воздуховодов SBTF-1500



Наша компания является представителем китайского завода-производителя в России и Украине самых популярных на рынке станков серии SBTF для изготовления спирально-навивных воздуховодов.

б) круглые воздуховоды из листового металла и комплект оборудования для их производства:

 круглый воздуховод и тройник из листового металла



Основные технологические этапы производства:

1. Производство прямых участков круглых воздуховодов из листа с лежачим фальцем



1.1. Прямолинейная резка металла
1.2. Изготовление замка (лежачий фальц)
1.3. Круговая гибка заготовки
1.4. Осадка фальца на собранном воздуховоде
1.5. Обработка торцов труб для последующего соединения

1.1. Прямолинейная резка металла
Для прямолинейного реза металла в данном комплекте можно применять ручную, электромеханическую или гидравлическую гильотину.

Гильотина ручная

Гильотина электромеханическая



1.2. Изготовление замка (лежачий фальц)
Для изготовления лежачего фальца применяется фальцепрокатный станок.





Станок фальцепрокатный SBD4C
Данная модель станка также оснащена роликами для производства углового фальца и его ответной части, С-рейки и отбортовки на круглых участках воздуховодов и заглушках



Видео работы фальцепрокатного станка SBD4C







1.3. Круговая гибка заготовки
Круговая гибка металла производится с помощью электромеханических трехвалковых вальцев


Электромеханические трехвалковые вальцы


1.4. Осадка фальца на собранном воздуховоде
Осадка лежачего фальца производится с помощью электромеханического фальцеосадочного станка



Электромеханический фальцеосадочный станок


1.5. Обработка торцов труб для последующего соединения
Обработка окончаний труб для последующего соединения между собой и с фасонными элементами производится с помощью электромеханической зиг-машины.

Электромеханическая зиговочная машина


2. Производство фасонных (соединительных) участков круглых воздуховодов:
2.1. Прямолинейная резка металла
2.2. Фигурная резка металла
2.3. Круговая гибка металла
2.4. Изготовление замка (лежачий фальц), отгиб кромок и обработка торцов труб для соединения элементов воздуховода.
2.5. Осадка фальца
2.6. Соединение тройников

2.1. Прямолинейная резка металла
С помощью гильотины (п.1.1.)
2.2. Фигурная резка металла
С помощью шлицевых ножниц (виброножниц) или установки плазменной резки.

Фигурная резка металла
Виброножницы Trumpf
Установка плазменной резки металла

2.3. Круговая гибка металла
С помощью электромеханических вальцев (п.1.3.)
2.4. Изготовление замка, отгиб кромок и обработка торцов труб для соединения элементов воздуховода.
С помощью зиг-машины (п.1.5.)
2.5. Осадка фальца
С помощью фальцеосадочного станка (п. 1.4.)
2.6. Соединение деталей тройников
Для соединения деталей тройников применяются станки контактной сварки или пуклевочные станки.



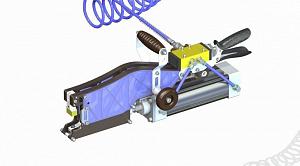

Пуклевочный станок

Станок контактной сварки

Для изготовления и соединения деталей отводов также применяются специальные станки:

Cтанок для соединения отводов SBWT-1000
